信號隔離器的功耗是各個功能單元功耗的總和，只有降低各個功能單元的功耗才能使得總得功耗降低，增加產品的熱穩定性和壽命。信號隔離器主要在輸入、輸出、電源、隔離四個單元進行技術改進。



       1、輸出單元模塊的自適應負載技術

       輸出模塊可以根據負載的大小動態調整輸出模塊的輸出功率，從而減少自身的發熱。傳統的負載設計是根據額定負載的大小設計輸出功率，當輸出負載非常小時，多余的負載功率就耗散在儀表內部，從而時儀表自身發熱。假設一臺隔離器的輸出負載設計為750歐姆，那么輸出驅動功率一般設計為0.5W。如果在實際應用中此隔離器的負載使用在50歐姆的環境下，那么就有0.5W–0.02W=0.48W的功率轉換為儀表自身的發熱。如果時多路輸出將產生更多的熱量，而降低輸出模塊的額定功率在實際應用中又難以應付市場的復雜狀況。


       2、隔離單元模塊的低功耗改進

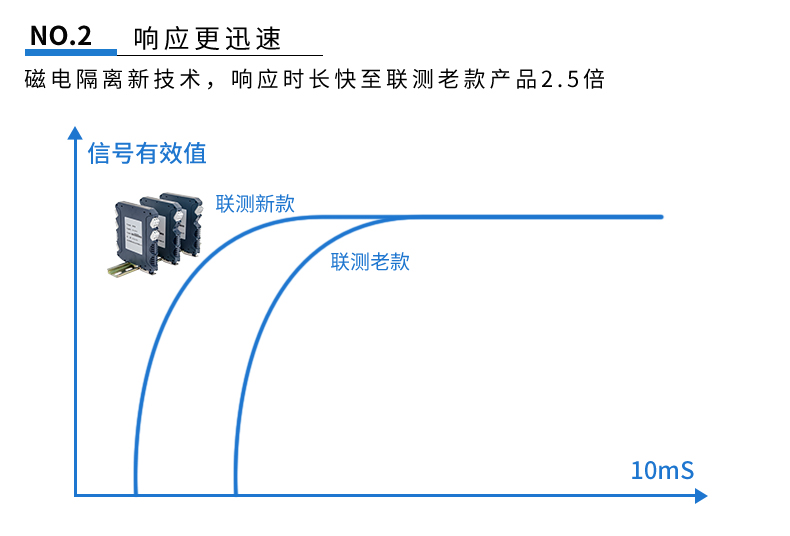

       隔離單元是決定產品技術指標的重要單元。隔離技術主要有磁隔離與光隔離兩大類。隔離電路形式有直接調制耦合，反饋調制耦合等多種形式，具體采用什么形式要根據產品的技術指標而定。總的來講可以大致分為開關量信號采用光隔離，模擬量信號采用磁隔離的方式。從技術復雜程度來看，磁隔離比光隔離處理技術復雜，采用磁隔離技術，設計者可以根據技術指標采用合適的設計方案，隔離的線性、精度可以根據產品的要求靈活控制。而光隔離的線性、精度只能依賴器件廠家提供的技術指標，設計人員可以調整的方式很少，也不可能超過廠家提供的技術指標。由于功耗大，光電隔離也不能實現無源隔離。磁隔離模式有電流互感模式、電流互感反饋模式、電壓互感模式、電壓互感反饋模式、電流互感功率補償模式等，電流互感功率補償模式是相對來說功耗低的模式。



       3、電源模塊

       電源的技術指標是基礎，決定產品的性能。流行的電源拓?fù)湫问诫m然非常多，也很成熟。
